الوقت التقديري للقراءة: 9 دقائق
الكشف عن حمولة الطائرات الأحدث (Zenmuse H30 Series) والموائمة لمختلف تقلبات الطقس اليومية
انطلق نحو مستوى جديد من الابتكار والمرونة مع سلسلة (Zenmuse H30)، الحل المتكامل للتصوير الجوي الاحترافي.
تضم السلسلة طرازي (H30) و(H30T)، وقد صُممت لتقديم أداء موثوق في مختلف الظروف الجوية وعلى مدار الساعة، من خلال حمولة متعددة المستشعرات تجمع خمس تقنيات رئيسية ضمن نظام واحد متكامل. بدءًا من الكاميرات واسعة الزاوية وكاميرات التقريب، وصولًا إلى التصوير الحراري بالأشعة تحت الحمراء، ومحدد المدى بالليزر، وإضاءة (NIR) المساعدة، توفر سلسلة (Zenmuse H30) تكاملًا متقدمًا يمنح المستخدم رؤية شاملة ودقيقة في مختلف البيئات والمهام.
يعمل بفضل التكنولوجيا المتقدمة والخوارزميات الذكية، يتجاوز هذا النظام معايير التصوير التقليدية، محدثًا ثورة في الإدراك ودفع حدود رؤية النهار والليل. سواء كان الأمر يتعلق بالسلامة العامة، أو تفتيش الطاقة، أو تقييم الأصول، أو إدارة الغابات، فإن (Zenmuse H30 Series) مصممة للتفوق في سيناريوهات التطبيق المتنوعة، مضمونة لتوفير وضوح ودقة في كل خطوة. بالإضافة إلى ذلك، مع التوافق مع (M350 و M300) باستخدام (DJI RC Plus)، يضمن التكامل السلس في سير عملك، مما يمنحك القوة لاستكشاف إمكانيات جديدة وإعادة تعريف إمكانيات التصوير الجوي.
جدول المحتويات
كيفية استخدام سلسلة (Zenmuse H30)
كيفية استخدام سلسلة (Zenmuse H30)
- اختر الحمولة
اختيار (H30) أو (H30T) حسب نوع المهمة (التصوير الحراري، المسح بالتقريب، أو رسم الخرائط).
- تركيب الحمولة على الطائرة
تثبيت الحمولة على طائرات (M350) أو (M300) باستخدام جهاز التحكم (DJI RC Plus).
- إعداد البرمجيات
استخدام (DJI Pilot 2) أو (FlightHub 2) أو (DJI Terra) لتخطيط المهام.
- ضبط المستشعرات
تحديد إعدادات الإضاءة (NIR)، وكاميرا التقريب، والكاميرا الحرارية، وقياس المسافة بالليزر (LRF) حسب بيئة العمل.
- تخطيط مسار الطيران
التأكد من تغطية جميع المناطق المستهدفة مع الحفاظ على سلامة التشغيل.
- جمع البيانات
تسجيل الصور والفيديو باستخدام Smart Capture، وتثبيت الصورة (EIS)، ووضع التصوير الليلي.
- المعالجة بعد الطيران
استخدام (DJI Thermal Analysis Tool 3.0) أو (DJI Terra) لتحليل البيانات، وإنتاج الخرائط والنماذج.
- مراجعة النتائج
تحسين سير العمل من حيث الدقة، والوضوح، وكفاءة المهمة.

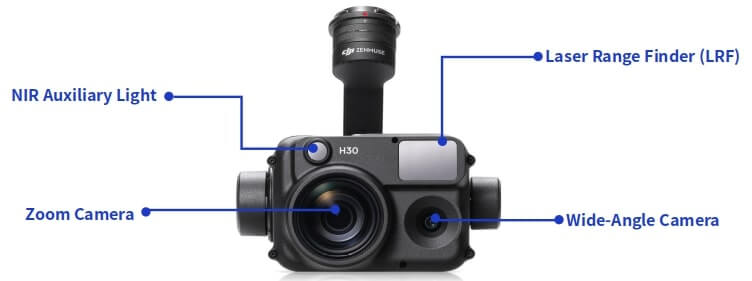

نظرة عامة على (Zenmuse H30):
استكشف إمكانيات التصوير الجوي المتفوق مع نظرة عامة على (Zenmuse H30)، وهو حل ثوري مصمم للتفوق في البيئات التحديّة. يتميز هذا النظام المتقدم بإضاءة مساعدة بالأشعة تحت الحمراء القريبة (NIR Auxiliary Light)، والذي يوفر إضاءة إضافية في أحلك الإعدادات للكاميرا ذات التكبير، باستخدام تقنية النطاق القريب من الأشعة تحت الحمراء بطول موجي 850 نانومتر، غير مرئية للعين البشرية. مع نطاق إضاءة يغطي قطرًا يبلغ حوالي 8 أمتار في دائرة بمسافة 100 متر، يضمن وضوحًا ودقة في الأماكن التي تعجز فيها الحلول الأخرى.
ولكن هذا ليس سوى البداية. تتميز كاميرا التكبير بمستشعر(CMOS) بحجم 1/1.8 بوصة وبيكسلات فعالة بقوة 40 ميجابكسل وتكبير بصري بنسبة 34x مبهر، يمكن توسيعه حتى 400x باستخدام التكبير الرقمي. بالاقتران مع وضع المشهد الليلي، تلتقط صورًا واضحة ومفصلة حتى في ظروف الإضاءة المنخفضة.
يضاف إلى قدراتها مقياس مدى الليزر(LRF)، بنطاق قياس يمتد من 3 إلى 3000 متر ومستويات دقة عالية، مما يضمن حسابات دقيقة للمسافة في أي حالة.
تتميز الكاميرا ذات الزاوية الواسعة بمستشعر(CMOS) بحجم 1/1.3 بوصة وبيكسلات فعالة بقوة 48 ميجابكسل، وتوفر مناظر واسعة النطاق بطول بؤري مكافئ يبلغ 24 مم. بفضل دعمها لوضع المشهد الليلي، تعزز الرؤية في ظروف الإضاءة التحديّة.
استمتع بقدرات تكبير متفوقة بنسبة تكبير بصري تبلغ 34x وتكبير رقمي يصل إلى 400x، بالإضافة إلى تثبيت الصورة الإلكتروني(EIS) للحصول على صور ثابتة، حتى عند البؤرة البعيدة.
يقدم خيار الرؤية الليلية المحسّنة أوضاع رؤية ملونة بالكامل وأبيض وأسود، مكملة بإضاءة نشطة من الإضاءة المساعدة بالأشعة تحت الحمراء القريبة (NIR Auxiliary Light).
مع ميزات مثل التقاط ذكي (Smart Capture) وتصحيح الضباب الإلكتروني (Electronic Dehazing) وثبات العناصر المتحركة في الفيديو (Video Foreground Stabilization)، تضمن نظرة عامة على (Zenmuse H30) أخذ صور ذكية وزيادة كفاءة التفتيش.
صُممت هذه النظام لتعديله، حيث يتميز بتصنيف حماية (IP54) ويعمل بسلاسة في درجات حرارة تتراوح بين -20 درجة مئوية إلى 50 درجة مئوية (-68 درجة فهرنهايت إلى 122 درجة فهرنهايت)، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات.
استمتع بمستقبل التصوير الجوي مع نظرة عامة على (Zenmuse H30)، حيث يلتقي الابتكار بالمرونة، مما يوفر وضوحًا ودقة لا مثيل لهما في أي بيئة.
نظرة عامة على (Zenmuse H30):
نقدم لكم نظرة عامة على (Zenmuse H30T)، وهو حل مبتكر مصمم لتحويل قدرات التصوير الجوي. يجمع هذا النظام الشامل بين التكنولوجيا المتقدمة والهندسة الدقيقة لتوفير وضوح ومرونة لا مثيل لهما في مختلف التطبيقات.
مجهزة بكاميرا ذات زاوية واسعة تتميز بمستشعر (CMOS) بحجم 1/1.3 بوصة وبيكسلات فعالة بقوة 48 ميجابكسل وبؤرة مكافئة تبلغ 24 مم، تلتقط الكاميرا (H30T) مناظر واسعة النطاق بتفاصيل استثنائية. يعززها وضع المشهد الليلي، مما يضمن أداءً متفوقًا حتى في ظروف الإضاءة المنخفضة.
توفر الإضاءة المساعدة بالأشعة تحت الحمراء القريبة (NIR Auxiliary Light) إضاءة مساعدة للكاميرا ذات التكبير، وتعمل ضمن نطاق الأشعة تحت الحمراء القريبة بطول موجي يبلغ 850 نانومتر، مما يوفر رؤية محسنة في البيئات المظلمة. بفضل نطاق الإضاءة الذي يغطي قطرًا يبلغ حوالي 8 أمتار في دائرة بمسافة 100 متر، يضمن تصويرًا دقيقًا في المناطق التي تفتقر إليها الأنظمة الأخرى.
تفتخر الكاميرا ذات التكبير بمستشعر (CMOS) بحجم 1/1.8 بوصة وبيكسلات فعالة بقوة 40 ميجابكسل وتكبير بصري مذهل بنسبة 34x، والذي يمكن توسيعه حتى 400x باستخدام التكبير الرقمي. بدعم من وضع المشهد الليلي، توفر صورًا واضحة ومفصلة على مسافات طويلة.
لحسابات المسافة المحددة بدقة، يقدم مقياس المدى بالليزر(LRF) نطاق قياس يمتد من 3 إلى 3000 متر مع مستويات دقة عالية، مما يضمن أداءً موثوقًا في أي حالة.
تتميز الكاميرا الحرارية بالأشعة تحت الحمراء، بدقة صورة تبلغ 1280×1024 وبؤرة مكافئة تبلغ 52 مم، وتوفر قدرات قيمة في التصوير الحراري. بوجود أوضاع ونطاقات قياس متعددة، توفر المرونة والدقة لمجموعة متنوعة من تطبيقات التصوير الحراري.
سيناريوهات الاستخدام
سلسلة (Zenmuse H30) هي حل متعدد الاستخدامات للسلامة العامة وتفتيش الطاقة وإدارة المياه والغابات وعمليات مكافحة الحرائق في حالات الطوارئ. بفضل قدرات التصوير المتقدمة، يوفر رؤى واضحة ويساعد في الاستجابة السريعة، وتقييم البنية التحتية، ورصد البيئة، وجهود مكافحة الحرائق، مما يضمن تعزيز السلامة والكفاءة في مختلف القطاعات الحيوية.
توافق البرمجيات
تقدم (Zenmuse H30 Series) توافقًا سلسًا مع البرامج، مما يسهل تحليل البيانات متعددة الأبعاد ومعالجتها لتعزيز الرؤى وعمليات اتخاذ القرار. تشمل البرامج المدعومة تطبيق (DJI Pilot 2) للتحكم المباشر في الطيران، وتطبيقDJ) FlightHub 2) لإدارة مركزية لعمليات الطائرات بدون طيار، وأداة تحليل الحرارة (DJI Thermal Analysis Tool 3.0) لتحليل البيانات الحرارية، وتطبيق (DJI Terra) لإمكانيات التصوير الفوتوغرافي والنمذجة المتقدمة. من خلال هذه المجموعة الشاملة من حلول البرامج، يمكن للمستخدمين الاستفادة القصوى من إمكانات حمولة سلسلة (Zenmuse H30) في مجموعة متنوعة من التطبيقات بسهولة وكفاءة.
المقارنة
| Modules | H30T | H20T | H20N | |
|---|---|---|---|---|
| Wide Camera | Sensor | 1/1.3 inches CMOS , Effective Pixels 48MP | 1/2.3 inches CMOS , Effective Pixels 12MP | 1/2.7 inches CMOS , Effective Pixels 20MP |
| Lens | DFOV：82.1° Actual Focal Length: 6.72 mm（Effective: 24 mm） Aperture: f/1.7 Focus Distance: 1m – ∞ | DFOV：82.9° Actual Focal Length：4.5 mm（Effective: 24 mm） Aperture: f/2.8 Focus Distance: 1m – ∞ | DFOV：73.6° Actual Focal Length: 4.5 mm（Effective: 29 mm） Aperture：f/2.8 Focus Distance: 1m – ∞ | |
| ISO Range | Normal：100 to 25600 Night Scene Mode：100 to 409600 | Video：100 to 25600 Photo：100 to 25600 | Video：100 to 102400 Photo：100 to 102400 | |
| Video Resolution | Normal：3840 × 2160@30fps，1920 × 1080@30fps Night Scene Mode：1920 × 1080@25fps， 1920 × 1080@15fps，1920 × 1080@5fps | 1920 × 1080@30fps | 1920 × 1080@30fps，1920 × 1080@10fps（Night Scene Mode without Enhanced Noise Reduction） 1920 × 1080@5fps（Night Scene Mode with Enhanced Noise Reduction） | |
| Max. Photo Size | 8064 × 6048，4032 × 3024 | 4056 × 3040 | 1920 × 1080 | |
| Sensor | 1/1.8 inches CMOS , Effective Pixels 40MP | 1/1.7 inches CMOS , Effective Pixels 20MP | 1/1.8 inches CMOS , Effective Pixels 4MP | |
| Zoom Camera | Optical Zoom | 34x | 23x | 20x |
| Max. Zoom Ability | 400x | 200x | 128x | |
| Lens | DFOV：66.7° to 2.9° Focal Length：7.1 mm to 172 mm（Effective: 33.4 mm to 809.3 mm） Aperture：f/1.6 to f/5.2 Focus Distance：5m to ∞ | DFOV：66.6° to 4° Focal Length：6.83 mm to 119.94 mm（Effective: 31.7 mm to 556.2 mm） Aperture：f/2.8 to f/11（Normal），f/1.6 to f/11（Night Scene） Focus Distance：8m to ∞（zoom） | DFOV：67° to 4.3° Focal Length：6.8 mm to 119.9 mm（Effective: 32.7 mm to 574.5 mm） Aperture：f/1.6 to f/5.2 Focus Distance：8m to ∞（zoom） | |
| ISO Range | Normal：100 to 25600 Night Scene Mode：100 to 819200 | Video：100 to 25600 Photo：100 to 25600 | Video：100 to 102400 Photo：100 to 102400 | |
| Video Resolution | Normal：3840 × 2160@30fps，1920 × 1080@30fps Night Scene Mode：1920 × 1080@25fps， 1920 × 1080@15fps，1920 × 1080@5fps | 3840 × 2160@30fps 1920 × 1080@30fps | Normal：2688 × 1512@30fps，1920 × 1080@30fps， Night Scene Mode：1920 × 1080@10fps， 1920 × 1080@5fps | |
| Max. Photo Size | 7328 × 5496，3664 × 2748 | 5184 × 3888 | 2688 × 1512 | |
| NIR Auxiliary | Auxiliary Light | Yes | / | / |
| Recording | Encoding and Bitrate | H.265，H.264 VBR，CBR | H.264 CBR | H.264 CBR |
| Modules | H30T | H20T | H20N | |
|---|---|---|---|---|
| LRF | Range | 3m to 3000m | 3m to 1200m | 3m to 1200m |
| Accuracy | ≤ 500 m：±（0.2 米 + distance × 0.15%） > 500 m：±1.0 米 | ±（0.2 米 + distance × 0.15%） | ±（0.2 米 + distance × 0.15%） | |
| Thermal Camera | Video Resolution | 1280 × 1024@30fps | 640 × 512@30fps | 640 × 512@30fps |
| Photo Resolution | 1280 × 1024 | 640 × 512 | 640 × 512 | |
| Max. Digital Zoom | 32x | 8x | 32x | |
| Measurement Method | Center point, spot and area | Spot and area | Spot and area | |
| Temperature Measurement Range | High-gain： -20°C to 150°C， -20°C to 450°C（with IR Density Filter） Low-gain： 0°C to 600°C， 0°C to 1600°C（with IR Density Filter） | High-gain：-40°C to 150°C Low-gain：-40°C to 550°C | High-gain：-20°C to 150°C Low-gain：0°C to 500°C | |
| Measurement Parameter Configuration | Support | / | / | |
| Ultra-HD | Support | / | / | |
| Infrared Super Resolution | Support | / | / | |
| Lens | DFOV：45.2° Focus Length：24 mm（Effective：52 mm） Aperture：f/0.95 Focus Distance：13m to ∞ | DFOV：40.6° Focus Length：13.5 mm（Effective：58 mm） Aperture：f/1.0 Focus Distance：5m to ∞ | DFOV： 45.5°（wide），12.5°（zoom） Focus Length：12 mm（wide effective: 53 mm），44.5 mm（zoom effective: 196 mm） Aperture：f/1.0（wide），f/1.2（zoom） Focus Distance：5m to ∞（wide），45m to ∞（zoom） | |
| General | H30T | H20T | H20N | |
|---|---|---|---|---|
| Specs | Weight | 920±5g | 828±5g | 878±5g |
| IP Rate | IP54 | IP44 | IP44 | |
| Compatibility | M300 RTK(only with DJI RC Plus) Matrice 350 RTK | M300 RTK Matrice 350 RTK | M300 RTK Matrice 350 RTK | |
| PTZ | Hovering：±0.002° Flight：±0.004° | ±0.01° | ±0.01° | |
| Controllable Range | Tilt：-120° to 60° Pan：±320° | Tilt：－120° to 30° Pan：±320° | Tilt：-120° to 60° Pan：±320° | |
| Smart Features | Smart Capture | Support | / | / |
| Electronic Dehazing | Support | / | / | |
| Pre-recording | Support | / | / | |
| Foreground Stabilization | Support | / | / | |
| Night Scene Mode | Enhanced Noise Reduction, IR light, NIR Auxiliary Light | / | Enhanced Noise Reduction & IR Light | |
| AI Spot Check | Support | Support | / | |
| Panorama | Support | Support | Support | |
| Smart Tack | Support | Support | Support | |
| High-res Grid Capture | Support | Support | Support | |
| FH2 | Support | Support | Support | |
الخلاصة
تعيد سلسلة (Zenmuse H30) تعريف عمليات الطيران في جميع الظروف الجوية بفضل دمج عدة مستشعرات، وتصوير عالي الدقة، وإمكانيات التصوير الحراري، وإضاءة (NIR). تتوافق مع طائرات (M350) و(M300)، وتوفر جمع بيانات جوية دقيقة وفعالة ومتعددة الاستخدامات لقطاعات مثل السلامة العامة، والطاقة، والغابات، والاستجابة للطوارئ. تقدم تسعة أعشار دعمًا متكاملًا في المملكة العربية السعودية لتمكين المستخدمين من الاستفادة الكاملة من إمكانيات حمولة (Zenmuse H30).
الأسئلة الشائعة حول سلسلة (Zenmuse H30)
هي نظام حمولة متعدد المستشعرات لعمليات الطيران في جميع الظروف، يجمع بين كاميرا واسعة، وتقريب، وتصوير حراري، وقياس مسافة بالليزر، وإضاءة NIR.
(M350) و(M300) مع جهاز التحكم (DJI RC Plus).
السلامة العامة، فحص الطاقة، إدارة الغابات، مراقبة المياه، والاستجابة للطوارئ.
بفضل إضاءة (NIR) ووضع التصوير الليلي لإنتاج صور ملونة أو بالأبيض والأسود في الإضاءة الضعيفة.
DJI Pilot 2، FlightHub 2، DJI Thermal Analysis Tool 3.0، وDJI Terra.
